ФИЛЬТР ТОНКОЙ ОЧИСТКИ "ФТО-К"



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ.

Фильтр ФТО-К предназначен для эффективной безреагентной тонкой очистки воды от взвешенных механических частиц размером более 0,5 мкм (максимальная эффективность очистки до 99 %).

Фильтр тонкой очистки может использоваться для фильтрации питьевой и технической (холодной и горячей) воды и других жидкостей (в том числе и для пищевой промышленности) в различных технологических потоках.



ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ.

Фильтр ФТО-К состоит из корпуса, внутри которого установлены фильтрующие элементы.
Фильтрующие элементы представляют собой многослойную цилиндрическую конструкцию из полипропиленовых волокон с изменяющейся пористостью по сечению фильтрующего слоя.

Принцип фильтрации основан на фракционном отделении частиц загрязнений за счет постепенного повышения тонкости фильтрации по слоям фильтрующего элемента. Благодаря этому обеспечивается высокая производительность и эффективность очистки, повышенная грязеемкость и достаточно длительный срок службы фильтрующих элементов.

Структура фильтроэлемента

Рис. СТРУКТУРА ФИЛЬТРУЮЩЕГО СЛОЯ


Полипропиленовое волокно обладает высокой химической стойкостью, устойчивостью к бактериальному загрязнению, отсутствием миграции волокон из фильтрующего слоя, широким диапазоном рабочих температур (до +85 градусов С).
Материал имеет гигиеническое заключение о безопасности применения при контакте с питьевой водой.

Вода под давлением не более 1,0 МПа по трубопроводу через входной патрубок подается в корпус фильтра и плавно растекается по всему поперечному сечению корпуса. Поток воды, обтекая последовательно все фильтроэлементы, фильтруется (снаружи вовнутрь) и отводится из фильтра ФТО-К через выходной штуцер.

Увеличение перепада давления (более 0,08…0,10 МПа), определяемого по манометрам, установленным до и после фильтра, свидетельствует о загрязнении фильтроэлементов и необходимости замены фильтроэлементов на новые.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Главными отличительными особенностями и достоинствами фильтра ФТО-К являются:

- регулируемое изменение пористости глубинного фильтрующего слоя, позволяющее фильтровать воду от загрязнений с необходимым рейтингом фильтрации

- многослойная пористая структура фильтроэлемента, обеспечивающая повышенную грязеёмкость

- отсутствие миграции волокон из фильтрующего слоя в поток очищаемой воды;

- высокая химическая стойкость материала фильтроэлемента к широкому спектру химических реагентов;

- широкий диапазон рабочих температур (от 0 до + 85 °С);

- отсутствие необходимости промывки фильтра и утилизации промывочной воды;

- простота обслуживания;

- невысокая стоимость.



  020 Группа из 5 ФТО                           Группа фильтров ФТО-К  Силовые машины

 Фильтры ФТО-К-9.

Установлены в ЦТП "Морская набережная"

ОАО "Теплосеть Санкт-Петербурга"



Фильтры ФТО-К-9.

Установлены в котельной ЗТЛ

ОАО "Силовые машины"



Корпуса фильтров ФТО-К изготавливаются из нержавеющей стали 12Х18Н10Т (или аналог) и имеют практически неограниченный ресурс работы.

Замена фильтроэлементов производится по мере их загрязнения на основании данных по перепаду давления на фильтре, фиксируемых по показаниям манометров до и после фильтра. Процесс замены фильтроэлементов не сложен, производится на отключенном фильтре в течение 30 минут.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ ФТО-К

  • производительность по воде, м3/ч                                                             от 1 до 100 (и выше) - зависит от количества и рейтинга фильтрации фильтроэлементов,                                                                                                                                          степени загрязненности исходной воды и др.
  • рабочее давление, кгс/см2                                                                          до 6
  • пробное давление,  кгс/см2                                                                         до 10
  •        температура среды, град. С                                                                        от 1 до + 85
  •        потери напора, кг/см2  (при чистых фильтроэлементах)                           не более 0,1
  •        материал корпуса                                                                     нержавеющая сталь 12Х18Н10Т
  •        высота фильтроэлемента, мм                                                                      1000
  •        рейтинг фильтрации, мкм                                                                            0,5 ; 1 ; 5 ; 10 ; 20 ; 50; 100; 200; 400

  Габаритный эскиз ФТО-К для сайта

ОРИЕНТИРОВОЧНЫЕ ТИПОРАЗМЕРЫ ФИЛЬТРОВ ФТО-К

Типоразмер фильтра

Максимальный расход воды,  м3/час

(см. примечание 1)

Диаметр
входа и выхода,

d, мм

Монтажная
длина,

L. мм

Диаметр
корпуса,

D. мм

Высота общая
с опорами,

Н, мм

Высота от пола до оси
входного и  выходного
штуцеров,

h. мм



Масса фильтра
пустого/заполненного водой,

кг





Количество
фильтроэлементов,

шт.

ФТО-К-3 5 25 340 180 1350 300 6 / 36  3
ФТО-К-5 10 50 410 230 1560 350 24 / 74  5
ФТО-К-9 20 50 490 280 1560 350 30 / 104  9
ФТО-К-15 40 50...80 700 425 1650 350 50 / 310  15
ФТО-К-30 80 80...125 780 580 1750 370 80 / 340  30



Примечание:

1. В таблице указан ориентировочный максимальный расход воды при вновь установленных фильтроэлементах с рейтингом фильтрации 50 мкм. При выборе типоразмера фильтра в зависимости от расчетного расхода воды рекомендуем связаться с нашими специалистами для правильного подбора оборудования.

2. В таблице указаны ориентировочные размеры фильтров, которые могут несколько отличаться после выполнения рабочей конструкторской документации.

3. Присоединение входного и выходного штуцеров - по заказу (наружная резьба; фланцы; под приварку).

4. В комплект поставки фильтра ФТО-К входит: кран воздушника, дренажный кран, 2 манометра. Фильтроэлементы заказываются отдельно.



ОПЫТ ПРИМЕНЕНИЯ  ФИЛЬТРОВ ФТО-К

Наше предприятие имеет большой положительный опыт внедрения фильтров ФТО-К в области очистки воды в системах холодного и горячего водоснабжения как на тепловых источниках (котельные, ЦТП, ИТП), так и у потребителей (многоквартирные и индивидуальные дома), в системах оборотного водоснабжения промышленных предприятий.

При этом обеспечивается качественное улучшение показателей холодной и горячей воды, таких как "Железо", "Цветность", "Мутность", "Взвешенные вещества" .

          Новые сменные фильтрующие элементы                            Загрязнения, уловленные ФТО из горячей воды

 Фильтр тонкой очистки воды ФТО-К

с чистыми фильтроэлементами

в системе ГВС ТСЖ "Диана" г. Санкт-Петербург

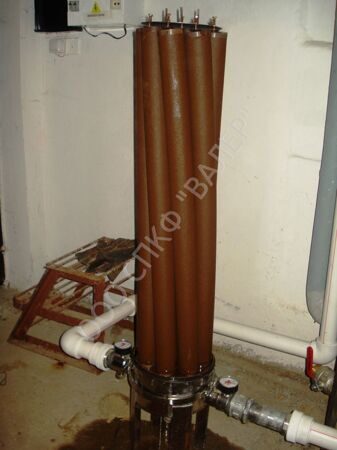

Фильтр тонкой очистки воды ФТО-К

с отработанными фильтроэлементами

в системе ГВС ТСЖ "Диана" г. Санкт-Петербург



Разработана методика расчета и подбора фильтров в зависимости от требуемых параметров (производительность, качество исходной воды, выбор рейтинга фильтрации и конструктивного исполнения фильтров) как в единичном исполнении, так в составе водоочистных комплексов и установок, фильтровальных станций.

Результаты применения фильтров ФТО-К в практике очистки воды в системах ГВС и ХВС в многоквартирных домах Санкт-Петербурга опубликованы в научно-техническом журнале "Новости теплоснабжения" (см. по этой ссылке Статья).

При этом обеспечено качественное улучшение показателей холодной и горячей воды  (лучше нормативных значений СанПиН), полностью исключены жалобы жильцов на плохое качество подаваемой услуги (см. по этой ссылке  Отзыв о работе установок).



 КАК ЗАКАЗАТЬ ФИЛЬТР ФТО-К

При заказе изделия необходимо заполнить опросный лист и согласовать технические параметры, варианты исполнения фильтра, комплектность поставки и организацию транспортировки.

Для этого, пожалуйста, посмотрите здесь и заполните наш опросный лист на "ФТО-К"

Заполненный опросный лист направьте нам по электронной почте spb@valer.ru или spbatuev@mail.ru
